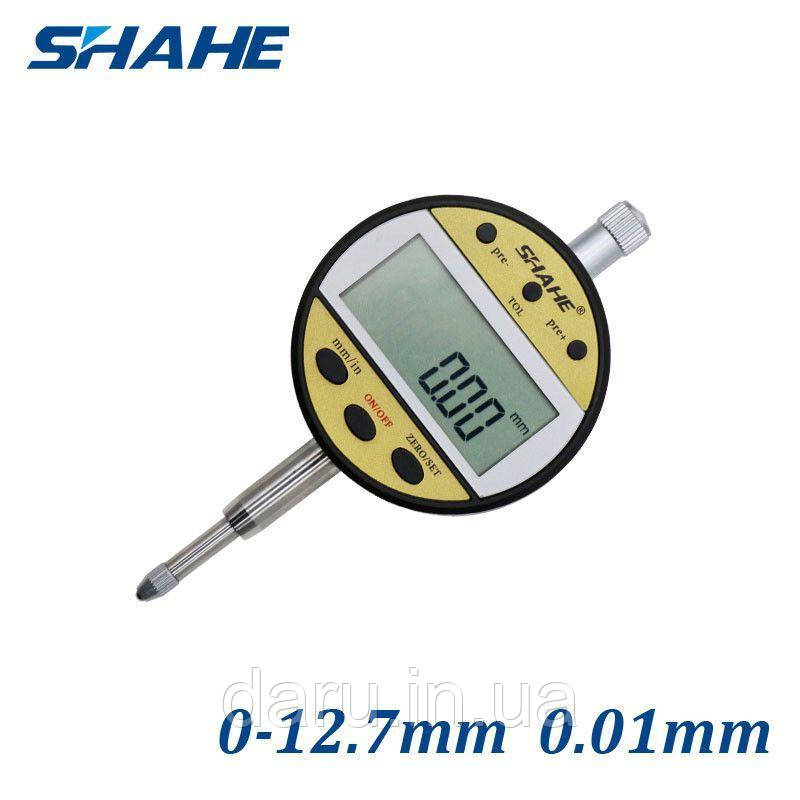

Індикатор годинникового типу ІЧЦ із ціною поділки 0,01 мм — вимірювальний прилад, призначений для абсолютних і відносних вимірювань, контролю відхилень від заданої геометричної форми деталі, а також взаємного розташування поверхонь у галузях промисловості, що вимагають дуже високої точності виготовлення. Відлік розмірів відбувається безпосередньо зчитуванням показань на рідкокристалічному екрані цифрового відрахунку пристрою.
На робочому кінці вимірювального стрижня розміщена твердосплавна кулька в змінній оправі, якою під час вимірювання стосуються вимірюваної деталі. Механізм індикатора має поворотну пружину, закріплену між корпусом індикатора та стрижнем. Ця пружина створює вимірювальне зусилля на стрижні.
Індикатор годинникового типу встановлюється в інструментальний штатив або стійку. В основі штатива закріплена циліндрична штанга, якою закріплюється рухома муфта зі стрижнем, із закріпленим на кінці індикатором. Найчастіше стійка має магнітну основу, що дає змогу встановлювати штативи на вертикальних і похилих площинах, що вимірюються сталевими деталями без додаткового кріплення.
Загальний лад роботи з індикатором годинникового типу:
· Вимірювальний стрижень вручну підіймається, на основу під індикатором поміщається еталон
· Вимірювальний стрижень опускається на поверхню еталона, шкала індикатора виставляється на нульову позначку.
· Вимірювальний стрижень вручну підіймається, на основу під індикатором поміщається вимірювана деталь.
· Вимірювальний стрижень опускається на поверхню деталі, шкала індикатора показує, наскільки (у сотих частках міліметра) розміри вимірюваної деталі відрізняються від еталонної.
Для різних застосувань у машинобудуванні, індикатори використовуються в складі спеціальних пристосувань, що дають змогу вимірювати великогабаритні деталі (індикатори скоби), внутрішні розміри (індикаторні нутромери) и т. до.
Технічні характеристики:
- Діапазон вимірювання 0-12,7 мм/0-0,5 дюйма (inch)
- Роздільна здатність: 0,01 мм (0,005 inch)
- Похибка: ±0,03 мм
- Час відгуку: ≤ 0.5 m/s
- Робоча температура: 0 ~ 40 °C (32 ~ 104 °F)
- Температура зберігання: -20 ~ 70 °C (-4 ~ 158 °F)
- Пружина: 1.6N
- Вологість: ≤ 80% R.H.
- Живлення: 1 батарейка типу CR2032
- Габарити: 119 (L) x 55 (W) x 26 (D) мм
- Вага: 125 g
Комплектація:
- Індикатор цифровий Shahe 5307-10
- Пластиковий кейс
- Фірмова коробка
- Елемент живлення
- Інструкція англійською мовою
- Гарантійний талон
Гарантія: 6 місяців. Не поширюється на прилади, що мають механічні пошкодження, неповну комплектацію (дивитися вище — Комплектація), без гарантійного талону.
Основні | |
---|---|
Виробник | Shahe |
Країна виробник | Китай |
Стан | Новий |
Тип | Цифровий |
- Ціна: 1 692 ₴
