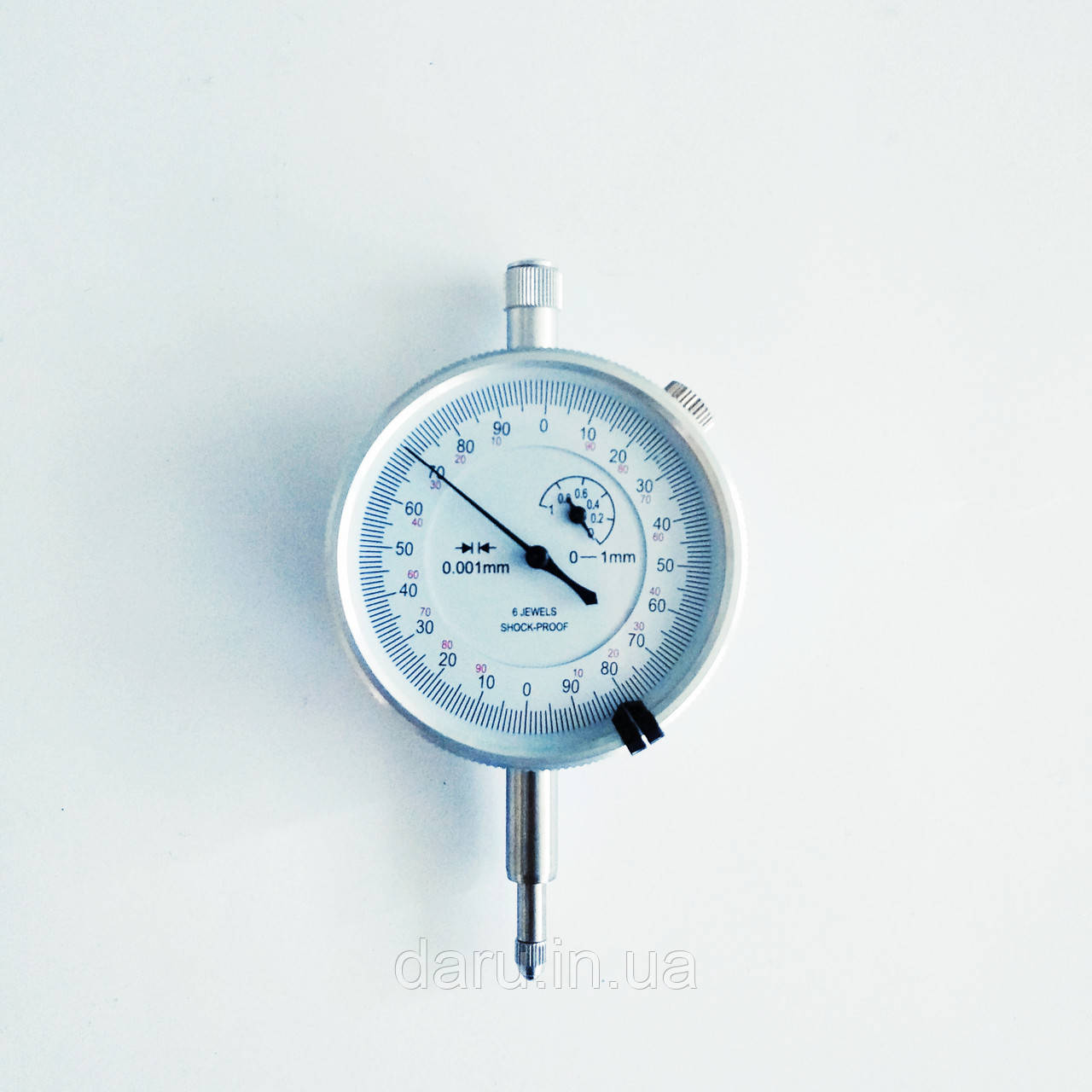

Індикатор годинникового типу KM-113-60S-1(0-1/0.001 мм) без вушок

Індикатор годинникового типу KM-113-60S-1 (0-1/0.001 мм) без вушок

Індикатор годинникового типу ИЧ з ціною поділки 0,001 — вимірювальний прилад, призначений для абсолютних і відносних вимірювань, контролю відхилень від заданої геометричної форми деталі, а також взаємного розташування поверхонь. Індикатор являє собою корпус з передавальним механізмом, шкалою, стрілкою і вимірювальним стрижнем. Індикатори випускаються з вушком для кріплення або без нього В конструкцію індикатора входить рейково-зубчаста і шестереночные передачі, перетворюють зворотно-поступальний рух вимірювального стрижня в обертальний рух стрілки приладу, а також пружина, що виключає люфти шестереночных передач, тобто зачеплення зубчастих коліс відбувається завжди з однією стороною профілю зубів. Як правило, шкала приладу виконана обертальну, що зручно для установки нуля свідчень при виконанні відносних вимірювань.

     На робочому кінці вимірювального стрижня знаходиться твердосплавний кулька у змінному оправі, яким при вимірюванні стосуються вимірюваної деталі. Механізм індикатора має поворотну пружину, закріплену між корпусом індикатора і стрижнем. Ця пружина створює вимірювальне зусилля на стержні.

Технічні характеристики:

1. Діапазон вимірювання: 0-1мм
2. Ціна ділення: 0,001 мм
3. Похибка: ±0,0015 мм
4. Обертається циферблат для установки на нуль
5. Вушко: Не йде в комплекті
6. Діаметр циферблата: 60 мм
7. Габаритні розміри: 110x60x23 мм

Комплектація:

1. Індикатор годинникового типу KM-113-60S-1
2. Фірмова упаковка

Загальний порядок роботи з індикатором годинникового типу:

1. ·         Вимірювальний стрижень вручну піднімається, на основу під індикатором поміщається еталон.
2. ·         Вимірювальний стрижень опускається на поверхню еталона, шкала індикатора переміщається на нульову позначку.
3. ·         Вимірювальний стрижень вручну піднімається, на основу під індикатором поміщається вимірювана деталь.
4. ·         Вимірювальний стрижень опускається на поверхню деталі, шкала індикатора показує наскільки (в сотих частках міліметра) розміри вимірюваної деталі відрізняються від еталонної.

Для різних застосувань в машинобудуванні, індикатори використовуються у складі спеціальних пристосувань, що дозволяють вимірювати великогабаритні деталі (індикаторні скоби), внутрішні розміри (нутроміри індикаторні) і т. д.
