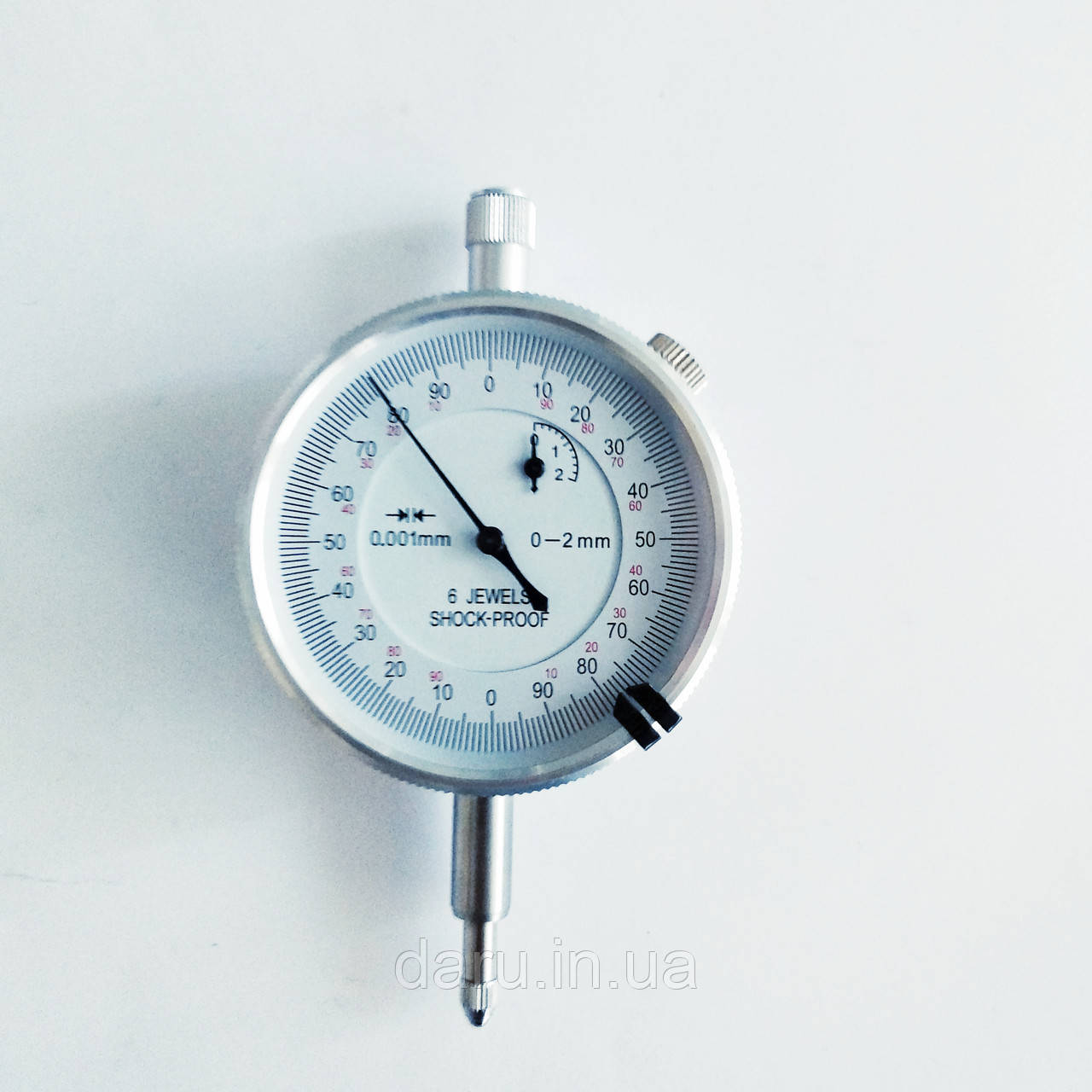

Індикатор годинникового типу KM-113-60S-2 (0-2/0.001 мм) без вушка

Індикатор годинникового типу KM-113-60S-2 (0-2/0.001 мм) без вушка

Індикатор годинникового типу ІЧ із ціною поділки 0,001 — вимірювальний прилад, призначений для абсолютних і  відносних вимірювань, контролю відхилень від заданої геометричної форми деталі, а також взаємного розташування поверхонь. Індикатор являє собою корпус із передавальним механізмом, шкалою, стрілкою та вимірювальним стрижнем. Індикатори випускаються з вушком для кріплення або без нього До конструкції індикатора входить реєво-зубчаста та шестерні передачі, що перетворюють зворотно-поступальний рух вимірювального стрижня у обертальний рух стрілки приладу, а також пружина, що запобігає люфти шестеринним передачам, тобто зачіпання зубчастих коліс відбувається завжди з однією стороною профілю зубців. Зазвичай, шкала приладу, що повертається, що зручно для встановлення нуля показань під час виконання відносних вимірювань.

               На робочому кінці вимірювального стрижня міститься твердосплавна кулька в змінній оправі, якою під час вимірювання стосуються вимірюваної деталі. Механізм індикатора має поворотну пружину, закріплену між корпусом індикатора та стрижнем. Ця пружина створює вимірювальне зусилля на стрижні.

Технічні характеристики:

1. Діапазон вимірювання: 0-2мм
2. Ціна поділки: 0,001 мм
3. Похибка: ±0,0015 мм
4. Обертовий циферблат для встановлення на нуль
5. Вушко: Не йде в комплекті
6. Діаметр циферблата: 60 мм
7. Габаритні розміри: 110x60x23 мм

Комплектація:

1. Індикатор годинникового типу KM-113-60S-2
2. Фірмове паковання
3. Гарантійний талон

Загальний лад роботи з індикатором годинникового типу:

1. ·         Вимірювальний стрижень вручну підіймається, на основу під індикатором поміщається еталон.
2. ·         Вимірювальний стрижень опускається на поверхню еталона, шкала індикатора переміщається на нульову позначку.
3. ·         Вимірювальний стрижень вручну підіймається, на основу під індикатором поміщається вимірювана деталь.
4. ·         Вимірювальний стрижень опускається на поверхню деталі, шкала індикатора показує, наскільки (у сотих частках міліметра) розміри вимірюваної деталі відрізняються від еталонної.

Для різних застосувань у машинобудуванні, індикатори використовуються в складі спеціальних  пристосувань, що дають змогу вимірювати великогабаритні деталі (індикатори скоби), внутрішні розміри (індикаторні нутромери) и т. до.

Гарантія: 12 місяців. Не поширюється на прилади, що мають механічні пошкодження, неповну комплектацію (дивитися вище — Комплектація), без гарантійного талону.
