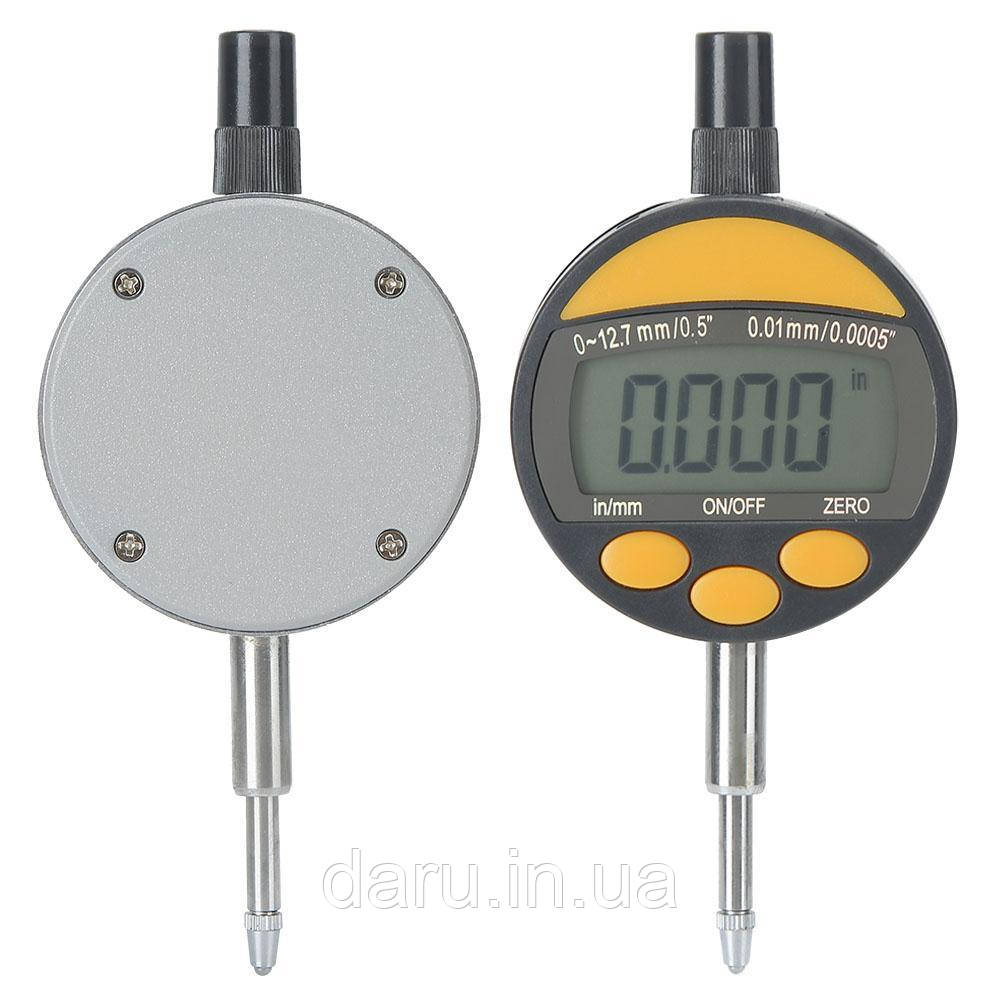

Індикатор цифрового ІЧЦ 5221-12 ( 12.7/0.01 мм)

Індикатор годинника типу ІЧЦ з ціною поділу 0,01 мм — вимірювач, призначений для абсолютних і  відносні виміри, контроль відхилення від заданої геометричної форми деталі, а також взаємного розташування поверхонь у діапазонах промисловості, які вимагають дуже високої точності виробництва. Кількість розмірів відбувається безпосередньо зчитуванням показань на рідкокристалічному екрані цифрового відрахунку.

На робочому кінці вимірювального стержня міститься тверда кулька у змінній оправі, яка стосується вимірюваної деталі. Механізм індикатора має поворотну пружину, закріплену між корпусом індикатора і стержнем. Ця пружина створює вимірювальні зусилля на стрижні.

      Індикатор годинника встановлюється в інструментальний штатив або стійку. У основі штатив закріплена циліндрична штанга, по якій закріплюється рухома муфта з стержнем, з закріпленим на кінці індикатором. Стовпи часто мають магнітну основу, завдяки чому можна встановлювати штати на вертикальних і похилих площинах, які вимірюють сталеві деталі без додаткового міцності.

Загальний порядок роботи з індикатором годинника:

·         Вимірний стержень вручну піднімається, на фундамент під індикатором розміщується еталон

·         Вимірний стрижень спускається на поверхню еталона, шкала індикатора виставляється на нульову оцінку.

·         Вимірний стержень піднімається вручну, на фундаменті під індикатором поміщається виміряна деталь.

·         Вимірний стрижень спускається на поверхню деталі, шкала індикатора показує наскільки (у сотих частках міліметра) виміряна деталь відрізняється від еталону.

Для різних застосувань у машинобудуванні, індикатори використовуються в складі спеціальних  пристосовані для вимірювання великих деталей (індікатори), внутрішні розміри (індикаторні нутромери) и т. д.

Технічні характеристики:

1. Діапазон вимірювання 0-12,7 мм / 0-0,5 дюйма (inch)
2. Роздільна здатність: 0,01 мм (0,005 inch)
3. Погрішність: Аба0,02 мм
4. Час відгуку: ❖ 0.5 m/s
5. Робоча температура: 0 ~ 40 °C (32 ~ 104 °F)
6. Температура зберігання: -20 ~ 70 °C (-4 ~ 158 °F)
7. Пружина: 1.6N
8. Вологість: he 80% R.H.
9. Харчування: 1 батарейка типу CR2032
10. Габарити: 119 (L) x 55 (W) x 26 (D) мм
11. Вага: 125 g

Комплектація:

1. Індикатор цифрових даних 5221-12
2. Фірмна коробка
3. Елемент живлення
4. Інструкція англійською
5. Гарантійний талон.

Ґарантія: 6 місяців.
