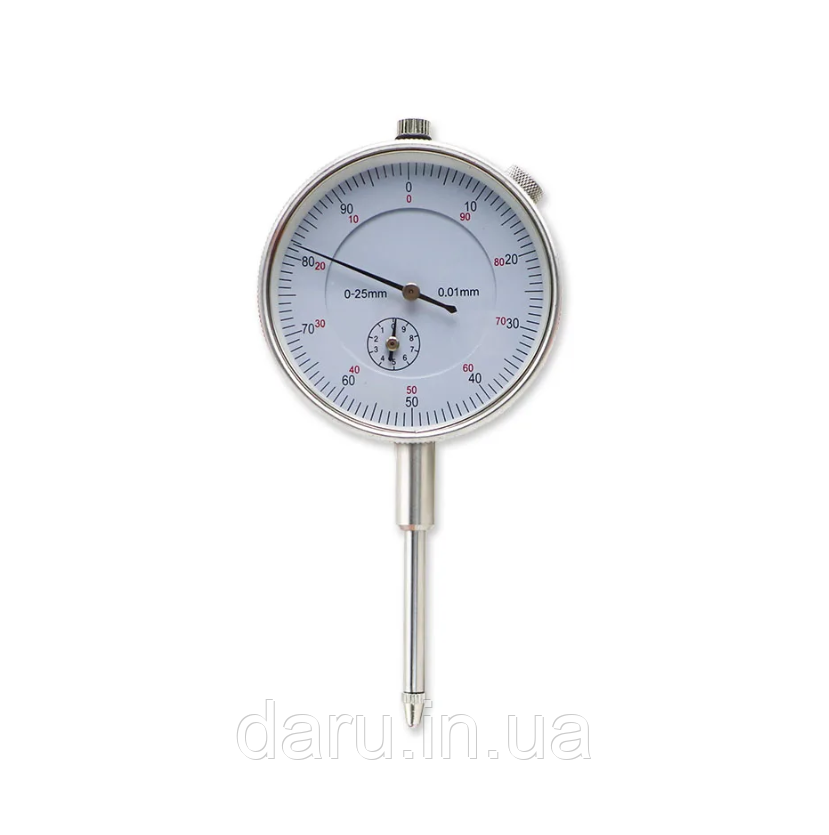

Індикатор аналоговий годинникового типу ІЧ-25 з вушком, діапазон 0-25 мм, ціна ділення 0.01 мм

           Стрілка індикатора йде багатообертова, один оберт стрілки відповідає переміщенню щупа на 1 мм. Крім того, є друга стрілка та малий циферблат, який показує кількість повних обертів великої стрілки.

           На робочому кінці вимірювального стрижня міститься твердосплавна кулька в змінній оправі, якою під час вимірювання стосуються вимірюваної деталі. Механізм індикатора має поворотну пружину, закріплену між корпусом індикатора та стрижнем. Ця пружина створює виміряне зусилля на стрижні.

Технічні характеристики:

1. Діапазон вимірювання: 0-25 мм
2. Ціна поділки: 0,01 мм
3. Похибка: ±0,02 мм
4. Обертовий циферблат для встановлення на нуль
5. Вушко: Так

Комплектація

1. Індикатор годинникового типу ІЧ 0-25 мм
2. Коробка
3. Вушко
4. Гарантійний талон

Загальний лад роботи з індикатором годинникового типу:

·         Вимірювальний стрижень вручну підіймається, на основу під індикатором поміщається еталон.

·         Вимірювальний стрижень опускається на поверхню еталона, шкала індикатора переміщається на нульову позначку.

·         Вимірювальний стрижень вручну підіймається, на основу під індикатором поміщається вимірювана деталь.

·         Вимірювальний стрижень опускається на поверхню деталі, шкала індикатора показує, наскільки (у сотих частках міліметра) розміри вимірюваної деталі відрізняються від еталонної.

Для різних застосувань у машинобудуванні, індикатори використовуються в складі спеціальних  пристосувань, що дають змогу вимірювати великогабаритні деталі (індикатори скоби), внутрішні розміри (індикаторні нутромери) и т. до.

Гарантія: 3 місяці. Не поширюється на прилади, що мають механічні пошкодження, неповну комплектацію (дивитися вище — Комплектація), без гарантійного талону.
