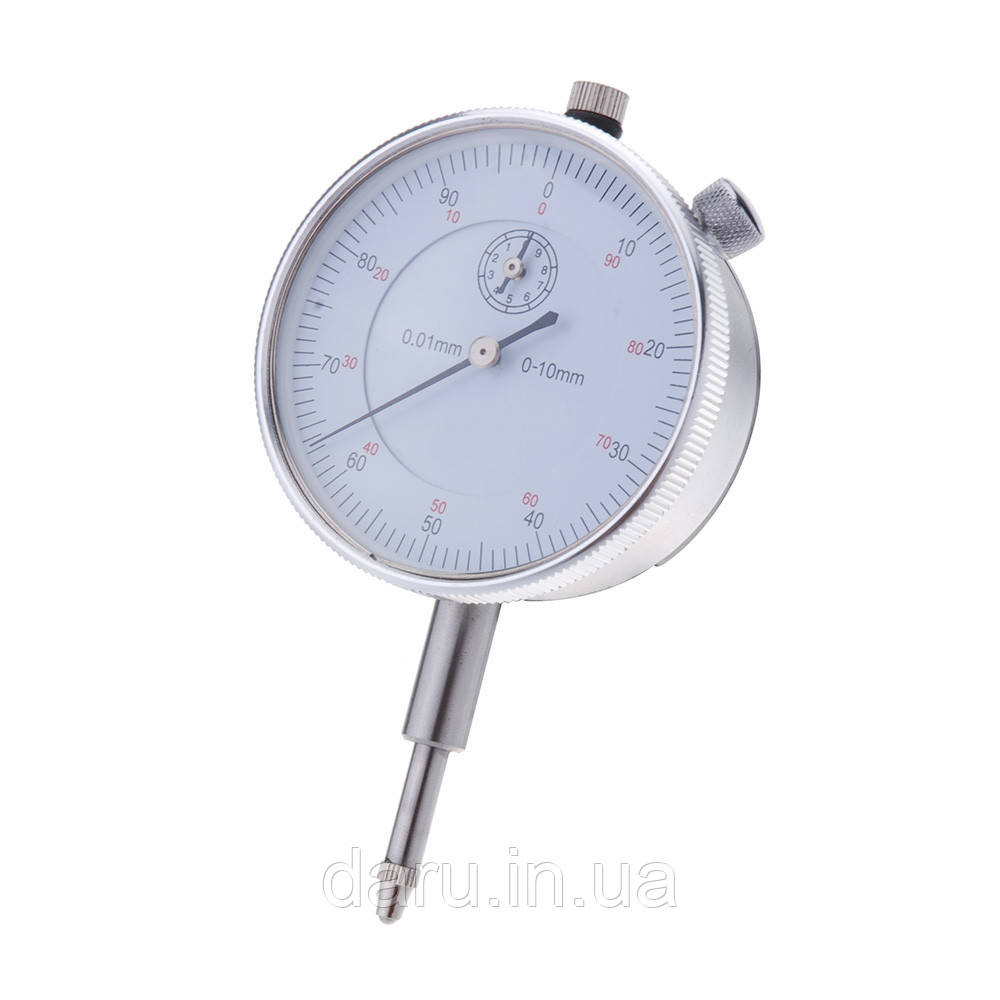

Індикатор годинникового типу ИЧ-10 0-10, 0.01 мм з вушком

Стрілка індикатора йде багатооборотна, один оборот стрілки відповідає переміщення щупа на 1 мм. Крім того є друга стрілка і малий циферблат, який показує кількість повних оборотів великої стрілки.

На робочому кінці вимірювального стрижня знаходиться твердосплавний кулька у змінному оправі, яким при вимірюванні стосуються вимірюваної деталі. Механізм індикатора має поворотну пружину, закріплену між корпусом індикатора і стрижнем. Ця пружина створює вимірювальне зусилля на стержні.

Технічні характеристики:

1. Діапазон вимірювання: 0-10 мм
2. Цена деления: 0,01 мм
3. Погрешность: ±0,02 мм
4. Вращающийся циферблат для установки на ноль
5. Ушко: Да
6. Вес: 69 г
7. Габаритные размеры: 108x56x24 мм

Комплектация:

1. Индикатор часового типа ИЧ 0-10 мм
2. Коробка
3. Ушко
4. Гарантийный талон

Общий порядок работы с индикатором часового типа:

·         Измерительный стержень вручную поднимается, на основание под индикатором помещается эталон.

·         Измерительный стержень опускается на поверхность эталона, шкала индикатора перемещается на нулевую отметку.

·         Измерительный стержень вручную поднимается, на основание под индикатором помещается измеряемая деталь.

·         Вимірювальний стрижень опускається на поверхню деталі, шкала індикатора показує наскільки (в сотих частках міліметра) розміри вимірюваної деталі відрізняються від еталонної.

Для різних застосувань в машинобудуванні, індикатори використовуються у складі спеціальних пристосувань, що дозволяють вимірювати великогабаритні деталі (індикаторні скоби), внутрішні розміри (нутроміри індикаторні) і т. д.

Гарантія: 3 місяці. Не поширюється на прилади мають механічні пошкодження, неповну комплектацію (дивитися вище - Комплектація), без гарантійного талону.
