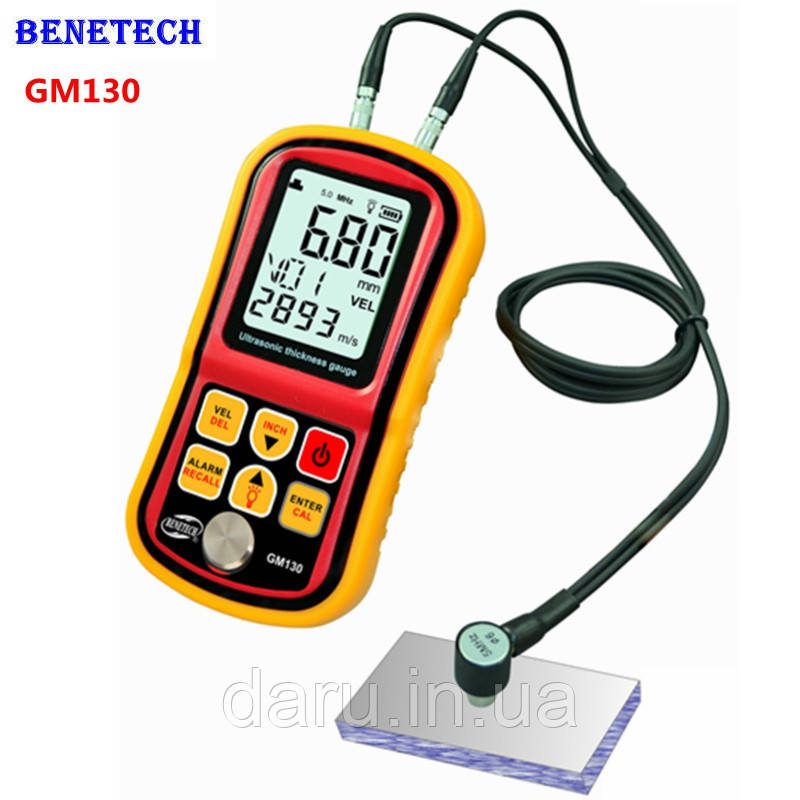

Ультразвуковий товщиномір Benetech GM130 ( 1,0-300 мм ) діапазон швидкості звуку від 1000 до 9999 м/с ) 5 МГц

Ультразвуковий товщиномір Benetech GM130 ( 1,0-300 мм ) діапазон швидкості звуку від 1000 до 9999 м/с ) 5 МГц

Прилад GM130 призначений для вимірювання товщини об'єктів з матеріалів, які є хорошими провідниками ультразвуку – наприклад, металу, пластмаси, кераміки, скла тощо; вимірюваний об'єкт повинен мати дві паралельні поверхні. Ультразвуковий товщиномір не призначений для вимірювання товщини об'єктів з чавуну, оскільки цей матеріал має щільну кристалічну структуру.

Принцип вимірювання товщини ультразвуковим товщиноміром
Ультразвукові товщиноміри працюють за принципом вимірювання часу поширення звукової хвилі у виробі. Мікропроцесор товщиноміра формує короткі високочастотні імпульси, що збуджують п'єзоелектричний перетворювач, який перетворює електричні сигнали в пружні (механічні) коливання – ультразвукові хвилі. Звукова хвиля поширюється від поверхні введення до відбиваючої (донній) поверхні і знову приймаються і перетворюються в електричний сигнал за допомогою ПЕП товщиноміра. Мікропроцесор товщиноміра обчислює товщину вироби керуючись часом між випромінюванням і прийомом імпульсу і швидкістю поширення звукової хвилі в обраному матеріалі.

Переваги та особливості ультразвукового товщиноміра Benetech GM130:

1. Автоматичне калібрування.
2. Автоматична компенсація нелінійності – дозволяє підвищити точність вимірювання за рахунок корекції нелінійності датчика.
3. Кнопки ▲ і ▼ служать для швидкої коригування швидкості звуку/товщини або виведення збережених даних.
4. Індикація наявності контакту з поверхнею: при хорошому контакті з'являється відповідний значок.
5. Збереження і висновок 10 виміряних значень товщини.
6. Вимірювання швидкості звуку по заданій товщині об'єкта.
7. 12 попередньо заданих значень швидкості звуку в різних матеріалах з можливістю їх коригування.
8. Індикація розряду батарей.
9. Режим автоматичного вимикання живлення.
10. Збереження всіх налаштувань приладу при вимиканні живлення.

Технічні характеристики:

1. Діапазон вимірювання: 1,0-300 мм
2. Дискретність (крок виміру): 0,01 мм
3. Робоча частота 5 МГц
4. Найменший діаметр і товщина вимірюваної труби, ∅: 12х2 (сталь)
5. Похибка: ±(0,5% + 0,1)
6. Діапазон установки швидкості звуку: 1000-9999 м/с
7. Сигналізація: Так
8. Точність вимірювання при товщині < 20 мм: ±3%
9. Робочий діапазон температур: від 0 до 40 С
10. Робоча вологість: не більше 90%
11. Температура об'єкта вимірювань: не більше 60 С
12. Харчування: 3 батарейки типу ААА
13. Габарити: 146×72×29
14. Вага: 202 г

Комплектація:

1. Ультразвуковий товщиномір Benetech GM130
2. Датчик: 2 шт
3. Контактна речовина: 50 мл
4. Калібрувальний еталон
5. Інструкція та технічний паспорт на англійській і російській мовах
6. Комплект батарейок
7. Металевий кейс
8. Фірмова коробка
9. Гарантійний талон

Гарантія: 12 місяців. Не поширюється на прилади мають механічні пошкодження, неповну комплектацію (дивитися вище - Комплектація), без гарантійного талону.

Рекомендація по експлуатації: В інструкції до толщиномеру GM130 наводиться таблиця швидкостей звуку для найбільш поширених матеріалів, таких як алюміній, сталь, латунь, мідь, скло, нейлон та інші. Однак для досягнення максимальної точності цього мало з ряду причин: неоднорідність матеріалу, шорсткувата поверхня, наявність фарби, іржі або бруду, сплав. Краще всього перед початком вимірювань відкалібрувати товщиномір під зразок матеріалу, який Ви плануєте вимірювати, попередньо вимірявши його товщину за допомогою мікрометра або якщо такого немає за допомогою штангенциркуля.
