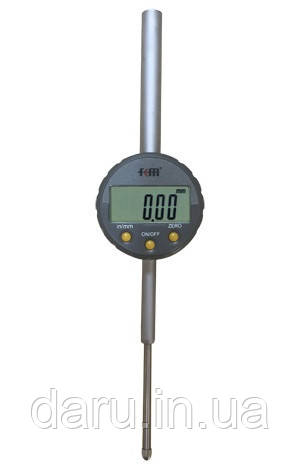

Індикатор цифровий KM-232L-50 (50/0.01 мм) з вушком. З сертифікатом про калібрування від виробника

Індикатор годинникового типу ИЧЦ з ціною поділки 0,01 мм — вимірювальний прилад, призначений для абсолютних і відносних вимірювань, контролю відхилень від заданої геометричної форми деталі, а також взаємного розташування поверхонь в галузях промисловості, що вимагають дуже високої точності виготовлення. Відлік розмірів проводиться безпосередньо зчитуванням показів на рідкокристалічному екрані цифрового відлікового пристрою.

На робочому кінці вимірювального стрижня знаходиться твердосплавний кулька у змінному оправі, яким при вимірюванні стосуються вимірюваної деталі. Механізм індикатора має поворотну пружину, закріплену між корпусом індикатора і стрижнем. Ця пружина створює вимірювальне зусилля на стержні.

Індикатор годинникового типу встановлюється в інструментальний штатив або стійку. На підставі штатива закріплена циліндрична штанга, за якою закріплюється рухома муфта зі стрижнем, із закріпленим на кінці індикатором. Найчастіше стійка має магнітне підставу, що дозволяє встановлювати штативи на вертикальних і похилих площинах, вимірюваних сталевих деталей без додаткового кріплення.

Загальний порядок роботи з індикатором годинникового типу:

· Вимірювальний стрижень вручну піднімається, на основу під індикатором поміщається еталон

· Вимірювальний стрижень опускається на поверхню еталона, шкала індикатора виставляється на нульову позначку.

· Вимірювальний стрижень вручну піднімається, на основу під індикатором поміщається вимірювана деталь.

· Вимірювальний стрижень опускається на поверхню деталі, шкала індикатора показує наскільки (в сотих частках міліметра) розміри вимірюваної деталі відрізняються від еталонної.

Для различных применений в машиностроении, индикаторы используются в составе специальных  приспособлений, позволяющих измерять крупногабаритные детали (индикаторные скобы), внутренние размеры (индикаторные нутромеры) и т. д.

Технические характеристики:

1. Диапазон измерения 0-50 мм
2. Разрешение: 0,01 мм (0,005 inch)
3. Погрешность: ±0,04 мм
4. Время отклика: ≤ 0.5 m/s
5. Рабочая температура: 0 ~ 40 °C (32 ~ 104 °F)
6. Температура хранения: -20 ~ 70 °C (-4 ~ 158 °F)
7. Пружина: 2,2N
8. Влажность: ≤ 80% R.H.
9. Питание: 1 батарейка типа CR2025
10. Габариты: 179 (L) x 55 (W) x 26 (D) мм
11. Вес: 150 g

Комплектация:

1. Індикатор цифровий KM-232L-50
2. Вушко для кріплення
3. Пластиковий кейс
4. Елемент живлення
5. Інструкція англійською мовою
6. Сертифікат про калібрування від виробника
7. Гарантійний талон

Гарантія: 6 місяців. Не поширюється на прилади мають механічні пошкодження, неповну комплектацію (дивитися вище - Комплектація), без гарантійного талону.
