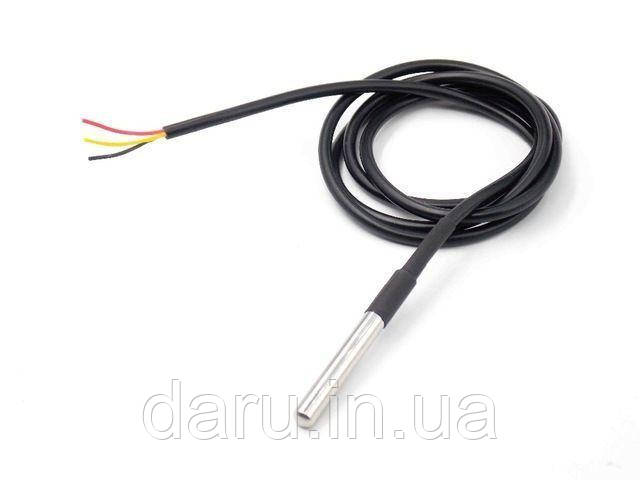

Герметичний датчик температури DS18B20

Опис

Вам необхідно виміряти температуру в несприятливому для мікросхем середовищі? Скористайтеся герметичним датчиком температури.

Цей датчик допоможе вам виміряти температуру води в акваріумі або в чайнику. Можна використовувати його для вимірювання температури на вулиці та водночас не боятися, що датчик заллє дощ. Дачники оцінять можливість вимірювати температуру ґрунту в теплиці та на ділянці. А якщо немає медичного термометра, цей датчик здатний виручити, якщо є потреби оцінити температуру власного тіла.

Цей датчик температури ґрунтується на популярній мікросхемі DS18B20. Він дає змогу визначити температуру довкілля в діапазоні від -55 °C до +125 °C і отримувати дані як цифрового сигналу з 12-бітною роздільною здатністю по 1-Wire протоколу. Цей протокол дасть змогу під'єднати величезну кількість таких датчиків, використовуючи лише 1 цифровий порт контролера, і всього 2 дроти для всіх датчиків: землі та сигналу. У цьому разі застосовується так званий «паразитне харчування», за якого датчик отримує енергію прямо з лінії сигналу. Кожен датчик має унікальний прошитий на виробництві 64-бітний код, який може використовуватися мікроконтролером для спілкування з конкретним сенсором на загальній шині. Код окремого сенсора може бути рахований окремою командою.

У постійній пам'яті DS18B20 можна зберегти гранічні значення температури, у разі виходу з яких сенсор переходитиме в режим тривоги. На загальній шині з багатьох сенсорів мікроконтролер може за раз дізнатися, які з них перейшли в цей режим. У такий спосіб стає легко визначити проблемну зону в контрольованому середовищі.

Роздільна здатність показань настроюється й може становити від 9 до 12 бітів. Менша роздільна здатність — вища швидкість перетворення.

Під'єднання

Герметичний датчик на основі мікросхеми DS18B20 можна під'єднати двома способами:

• За трьома дротами: живлення (червоний), земля (чорний) та сигнал (білий).
• За двома дротами: земля та сигнал. У цьому разі датчик зрідка може давати помилкові показання, які легко виключити з кінцевого результату фільтрацією.

Незалежно від способу під'єднання, сигнальний дріт необхідно з'єднати з живленням через резистор 4,7 кОм. У разі під'єднання тільки одного датчика, підійде і резистор на 10 кОм.

Для під'єднання датчика до Arduino або до макетній платі зручно використовуватиме натискний клемник.

Для під'єднання 1-Wire пристроїв до Arduino є готова бібліотека.

Характеристики

• Діапазон вимірюваних температур: −55...+125 °C
• Точність: ±0,5 °C (у межах -10...+85 °C)
• Час отримання даних: 750 мс за 12-бітної роздільної здатності; 94 мс за 9-бітної роздільної здатності
• Напруга живлення: 3-5,5 В
• Споживаний струм у разі бездіяльності: 750 нА
• Споживаний струм під час опитування: 1 мА

• Технічний опис, характеристики та приклади використання
