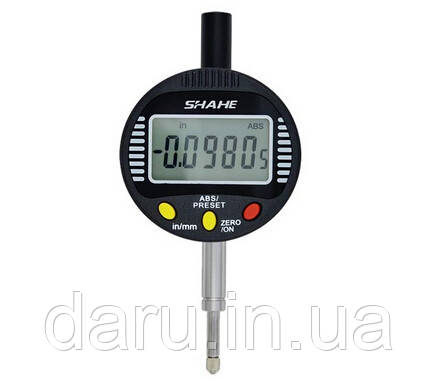

Індикатор цифровий годинникового типу Shahe (5310-10) 0-10 мм (0,001 мм) без вушок

Індикатор цифровий годинникового типу Shahe (5310-10) з ціною поділки 0,001 мм — вимірювальний прилад, призначений для абсолютних і відносних вимірювань, контролю відхилень від заданої геометричної форми деталі, а також взаємного розташування поверхонь в галузях промисловості, що вимагають дуже високої точності виготовлення. Відлік розмірів проводиться безпосередньо зчитуванням показів на рідкокристалічному екрані цифрового відлікового пристрою.

На робочому кінці вимірювального стрижня знаходиться твердосплавний кулька у змінному оправі, яким при вимірюванні стосуються вимірюваної деталі. Механізм індикатора має поворотну пружину, закріплену між корпусом індикатора і стрижнем. Ця пружина створює вимірювальне зусилля на стержні.

Індикатор Shahe (5310-10) встановлюється в інструментальний штатив або стійку. На підставі штатива закріплена циліндрична штанга, за якою закріплюється рухома муфта зі стрижнем, із закріпленим на кінці індикатором. Найчастіше стійка має магнітне підставу, що дозволяє встановлювати штативи на вертикальних і похилих площинах, вимірюваних сталевих деталей без додаткового кріплення.

Загальний порядок роботи з індикатором годинникового типу:

·         Вимірювальний стрижень вручну піднімається, на основу під індикатором поміщається еталон

·         Вимірювальний стрижень опускається на поверхню еталона, шкала індикатора виставляється на нульову позначку.

·         Вимірювальний стрижень вручну піднімається, на основу під індикатором поміщається вимірювана деталь.

·         Вимірювальний стрижень опускається на поверхню деталі, шкала індикатора показує наскільки (в сотих частках міліметра) розміри вимірюваної деталі відрізняються від еталонної.

Для різних застосувань в машинобудуванні, індикатори використовуються у складі спеціальних пристосувань, що дозволяють вимірювати великогабаритні деталі (індикаторні скоби), внутрішні розміри (нутроміри індикаторні) і т. д.

Технічні характеристики:

1. Діапазон вимірювання 0-10 мм
2. Дозвіл: 0,001 мм (0,00005 inch)
3. Похибка: ±0,002 мм
4. Час відгуку: ≤ 0.5 m/s
5. Робоча температура: 0 ~ 40 °C (32 ~ 104 °F)
6. Температура зберігання: -20 ~ 70 °C (-4 ~ 158 °F)
7. Вологість: ≤ 80% R. H.
8. Живлення: 1 x 1.5 V SR44
9. Габарити: 121(L) x 56 (W) x 26 (D) мм
10. Вага: 102 g

Комплектація:

1. Індикатор цифровий годинникового типу Shahe (5310-10) 0-10 мм /0,001 мм
2. Пластиковий кейс
3. Елемент живлення
4. Інструкція англійською мовою
5. Гарантійний талон

Гарантія: 6 місяців. Не поширюється на прилади мають механічні пошкодження, неповну комплектацію (дивитися вище - Комплектація), без гарантійного талону.
